一、產品說明

LJZ系列零序電流互感器系電纜型，主要用于660V以下中性點接地系統中的饋線的單相接地保護，亦可用于6～10kV線路及電器設備的單相接地保護。

二、結構簡介

本型互感器為環形鐵芯，二次線圈沿鐵芯徑向均勻繞制，外殼采用樹脂澆注，中間留有圓孔供一次電纜穿過之用?；ジ衅鞯谋砻鏄擞蠵1、S1、S2字樣，當一次電流從P1流入時，二次電流由S1流出經外部回路回到S2。

三、使用說明

1、用于高低壓不接地或經高阻接地系統。

與DD-11/60型電流繼電器配套使用，繼電器線圈串聯，整定電流為15mA時，一次動作電流約為3安。

2、用于660V及以下中性點直接接地系統。

與DL-11/2型電流繼電器配套使用，繼電器線圈并聯，整定電流為1安時，一次動作電流約為60安。

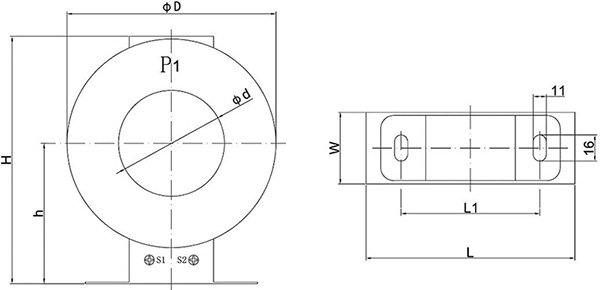

四、外形尺寸
